茶葉生產線由篩選、切料、除磁、烘炒、包裝等工序組成，在投料篩選、切料除磁、出料分裝過程中產生茶末粉塵。粉塵屬破碎型，形狀不規則，比重較輕，中位徑約為10μm左右。
2．除塵系統設計及設備選型
1)集塵罩設計必須充分考慮工藝設備的操作與維修方便，采用移動式或可拆卸式結構。
2)宜采用集中式干法除塵工藝，選用脈沖噴吹袋式除塵器，除塵工藝流程如圖1所示。

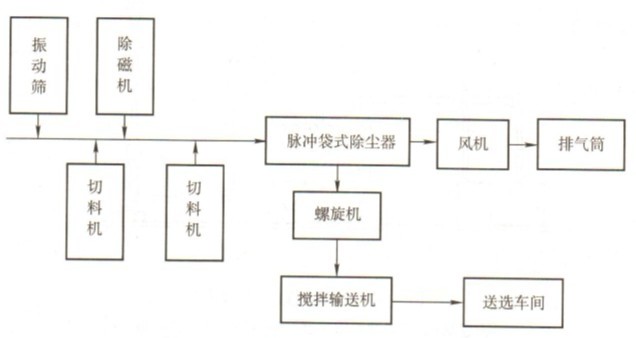

圖1茶葉生產線除塵工藝流程
3．工程實例
【常源機械茶廠生產車間除塵實例】雅安某茶葉公司茶葉生產線采用集中式除塵系統，除塵工藝流程如圖1所示，除塵系統主要設計參數及設備選型見表1。
表1茶葉生產線除塵系統設計參數及設備選型
|
項目
|
設計參數及設備選型
|
附注
|
|
處理風量/(m3/h)
|
12800
|
常溫
|
|
含塵濃度/(g/m3)（標準狀態）
|
≤20
|
|
|
氣體濕度（%，體積）
|
0.5
|
|
|
除塵器選型
|
DMC脈沖噴吹袋式除塵器
|
|
|
濾料
|
拒水防油聚酯針刺氈
|
|
|
濾袋規格/mm
|
Ø130×2500
|
|
|
濾袋數量/條
|
122
|
|
|
過濾面積m2
|
122
|
|
|
過濾速度/(m/min)
|
1.75
|
|
|
粉塵排放濃度/(mg/m3)（標準狀態）
|
19.5
|
μ=99.9%
|
|
設備阻力/Pa
|
1450
|
|
|
引風機選型
|
4-72-11№5A
|
|
|
風量／(m3/h)
|
12800
|
|
|
全壓/Pa
|
2680
|
|
|
電機選型
|
Y160M2-2-15kW
|
|
